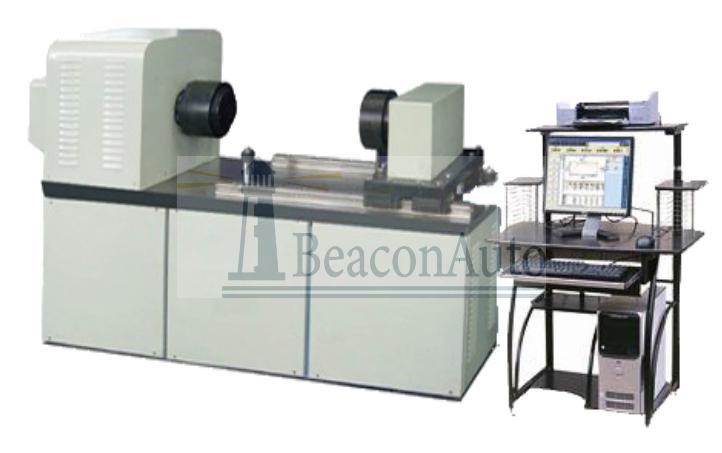

NDW-2000微機控制扭轉試驗機
一．微機控制扭轉試驗機產品概述:
NDW-2000微機控制扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸、各種扳手、五金工具、螺栓螺母、雙金屬材料、結合件等靜態扭轉力學的性能測試。該機采用臥式結構，計算機控制和屏幕顯示，全數字式數據采集控制系統，全數字交流伺服系統組成。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
試驗測試功能：WindowsXP中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限，不同的用戶可進入不同的管理界面、分三級用戶管理權限。
整機利用全數字交流伺服控制系統及全數字式數據采集處理系統，高精度角度傳感器采集試樣的扭轉角度。
二．微機控制扭轉試驗機適用標準：
JB/T9370—2007《扭轉試驗機技術條件》
JJG269-2006《扭轉試驗機檢定規程》
GB10128—2007《金屬材料 室溫扭轉試驗方法》
用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
三．微機控制扭轉試驗機產品描述
1. 主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。
2. 直線導軌：夾頭的活動端采用進口精密重型直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，并具有高精度、高負載能力、高剛性、運行平滑、全密封防塵等特點。
3. 驅動系統：由全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。
4. 電氣控制系統：系統穩定性高、運行平穩可靠、響應快、噪音低，并可根據不同的機型調整參數，使設備運行在最佳狀態。
5. 傳動系統：采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。
6. 測量顯示系統：該機采用角度傳感器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。
7. 數字式數據采集處理系統：
1) 自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；
2) 測試過程：試驗過程及測量、顯示、分析等均由微機完成
3) 試驗軟件：中文Windows XP用戶界面，菜單提示、鼠標選擇操作簡單方便。
4) 顯示方式：數據和曲線隨試驗過程動態顯示；
5) 結果再現：試驗結果可任意存取，可對數據曲線再分析；
6) 曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據，求取各種材料的試驗參數方便實用；
7) 結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；
8) 批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；
9) 試驗報告：試驗數據自動處理和顯示，并打印出實驗日期、編號、材質、扭轉等符合國家標準的實驗報告，可按用戶要求的格式對試驗報告進行編程和打??；
10) 過載保護：具有過載保護功能：超最大負荷3-10％時自動停機，電子、機械兩級保護，有效防止過載對傳感器的傷害；
11) 自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況，即自動停機，實施保護；
12) 自動存盤：試驗數據和測試條件自動存盤，杜絕因突然斷電或忘記存盤引起的數據丟失；
13) 可在實驗機的操作面板上進行實驗所許的各種操作，也可在連機的計算機進行相應的操作；
14) 具有扭轉力值和扭轉角自動跟蹤測量和加荷速度指示及峰值保持等功能。
15) 獨立的全數字式數據采集處理系統，也可采用計算機控制、采集、分析和處理試驗數據。試驗數據和曲線隨試驗過程動態顯示。試驗數據自動處理和顯示，均由微機完成，繪制扭矩—扭角、扭矩－時間曲線，連接打印機并打印出試驗日期、編號、材質、扭轉、強度等復合國家標準的試驗報告，具有扭轉力值和扭轉角自動跟蹤測量和加荷速度指示及峰值保持等功能；
16) 采用的高精度正反雙向扭矩傳感器，高達1/±500，000碼分辨率或更高，扭矩測量范圍更廣、穩定性更高；
17) 自由移動工作臺，可適用各種不同長度的試樣；
18) 配備主流品牌商用計算機作為控制機，進行試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示及打印試驗結果等，為確保試驗數據的準確度，可定時對設備進行標定；具有自動或手動返回功能，即試驗結束，可選擇自動返回試驗初始位置；
19) 預裝Windows操作系統下扭轉試驗機軟件包，可根據國家標準或用戶提供的標準進行試驗，同時也滿足ASTM、DIN、JIS、ISO、EN等標準。
20) 控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。
21) 試驗數據采用數據庫管理方式，便于查詢和維護。
四．微機控制扭轉試驗機主要技術性能指標
1. 最大扭矩：2000N·m；
2. 扭矩測量范圍：1～100%F.S
3. 試驗扭矩示值相對誤差：優于示值的±0.5%
4. 扭矩分辨力：最大扭矩的1/300,000，全程不分檔，分辨率不變
5. 夾頭間移動距離（兩夾頭間距離）：0～500mm
6. 兩夾具間同軸度精度：1000mm范圍內≤Φ0.2mm
7. 扭轉角測量范圍：無限制
8. 扭轉速度：3.6～360°/min ，任意設定，無級調速
9. 扭轉速度相對誤差：設定值的±0.5%以內
10. 電源電壓：AC220V 50Hz
11. 主電機功率：1.5kW
12. 主機外形尺寸：1650*440*1250mm（長*寬*高）
13. 扭轉方向：正轉 反轉
14. 具有手動和自動雙功能
五．微機控制扭轉試驗機的工作環境要求
1在室溫～40℃范圍內，相對濕度≤80%；
2在穩固的基礎或工作臺上，水平度為0.2/1000mm；
3在無震動及周圍無腐蝕性介質的環境中；
4電源電壓的波動范圍不應超過額定電壓的
10%。
六．微機控制扭轉試驗機的主要配置
1. 扭轉試驗機主機 1臺
2. 全數字交流伺服控制電機 1臺
3. 交流伺服 1套
4. 扭轉角測量裝置 1套
5. 高精度對稱扭矩傳感器 1只
6. 精密級重型直線導軌（HIWIN） 2副
7. 精密擺線針輪減速機 1臺
8. 全數字式數據采集處理系統 1套
9. 中文控制計算機專用軟件 1套
10. hp計算機 1臺
11. 19吋液晶顯示器 1臺
12. HP A4噴墨打印機 1臺
13. 標準夾具(根據客戶要求預留接口)
14. 標定杠桿 1套
15. 技術資料 1套
含：使用說明書、軟件操作手冊、合格證明書、裝箱單等
